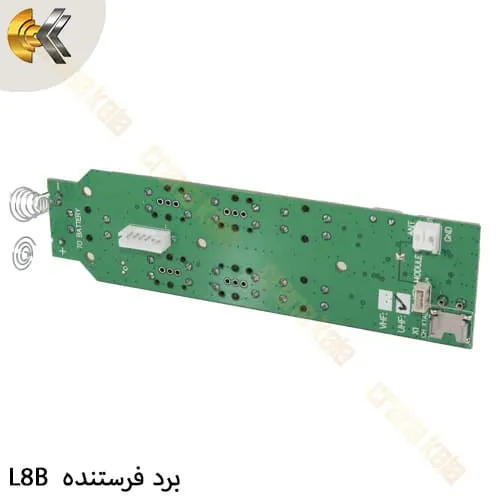

برد فرستنده SAGA L8B

برد فرستنده SAGA L8B یکی از اجزای اصلی در سیستم‌های کنترل از راه دور جرثقیل است. این برد به‌طور خاص برای ارسال سیگنال‌های رادیویی به گیرنده طراحی شده و شامل اجزای مختلفی است که هر کدام نقش مهمی در عملکرد آن ایفا می‌کنند. در این مقاله، به بررسی جزئیات و اجزای اصلی این برد می‌پردازیم.

اجزای اصلی برد فرستنده SAGA L8B

1. میکروکنترلر (Microcontroller)

• عملکرد: میکروکنترلر به عنوان مغز اصلی برد عمل کرده و تمامی ورودی‌ها از دکمه‌ها و سوئیچ‌ها را پردازش می‌کند و فرمان‌های کنترل را تولید می‌کند.
• ویژگی‌ها: این میکروکنترلر معمولاً از نوع کم‌مصرف با پردازش سریع و قابلیت برنامه‌ریزی است.

2. ماژول فرستنده RF (RF Transmitter Module)

• عملکرد: این ماژول سیگنال‌های کدگذاری شده را به سیگنال‌های رادیویی تبدیل کرده و به گیرنده ارسال می‌کند.
• فرکانس کاری: ماژول‌های RF معمولاً در فرکانس‌های 433 مگاهرتز یا 915 مگاهرتز کار می‌کنند، که این امر به کاهش تداخل کمک می‌کند.

3. آنتن (Antenna)

• عملکرد برد فرستنده SAGA L8B: آنتن وظیفه تبدیل سیگنال الکتریکی به امواج رادیویی و انتشار آن به فضای آزاد را دارد.
• نوع: آنتن‌ها می‌توانند از نوع PCB یا اسپیرال باشند و برای بهینه‌سازی کارایی باید به‌طور صحیح طراحی و نصب شوند.

4. مدار تطبیق امپدانس (Impedance Matching Circuit)

• عملکرد: این مدار برای هماهنگ‌سازی امپدانس ماژول فرستنده و آنتن طراحی شده است تا حداکثر توان از ماژول به آنتن منتقل شود.
• اجزا: شامل خازن‌ها و سلف‌ها برای بهینه‌سازی انتقال سیگنال است.

5. فیلترهای فرکانسی (Frequency Filters)

• عملکرد برد فرستنده SAGA L8B: فیلترها برای حذف نویز و تداخل‌های غیرضروری طراحی شده و فقط فرکانس‌های مورد نظر را عبور می‌دهند.
• نوع: معمولاً از فیلترهای BPF (Band Pass Filter) استفاده می‌شود که کیفیت سیگنال را افزایش می‌دهند.

6. مدار منبع تغذیه (Power Supply Circuit)

• عملکرد: این مدار تأمین ولتاژ و جریان مناسب برای تمامی اجزای برد را بر عهده دارد.
• ویژگی‌ها: معمولاً شامل رگولاتور ولتاژ و مدارهای محافظ برای جلوگیری از نوسانات ناگهانی است.

نحوه عملکرد برد

فرستنده SAGA L8B

1. ورود فرمان: کاربر با فشردن دکمه‌های ریموت، فرمانی به میکروکنترلر ارسال می‌کند.
2. پردازش سیگنال: میکروکنترلر فرمان را پردازش کرده و به یک سیگنال دیجیتال تبدیل می‌کند.
3. مدولاسیون و ارسال: سیگنال دیجیتال به ماژول فرستنده RF ارسال شده و در آنجا به یک سیگنال رادیویی مدوله می‌شود.
4. انتشار سیگنال: این سیگنال از طریق آنتن به فضای آزاد منتشر می‌شود و به گیرنده منتقل می‌شود.

نتیجه‌گیری

برد فرستنده ریموت کنترل L8B به عنوان یکی از بخش‌های کلیدی برای کنترل دقیق و مطمئن تجهیزات عمل می‌کند. با طراحی و ترکیب اجزای بهینه، این برد عملکردی کارآمد و برد مناسبی را در شرایط مختلف فراهم می‌آورد.
